AS－1型十字板剪力儀的技術參數
作者：本站　發布時間：2023-6-7 10:51:36　瀏覽次數：次

產品介紹：

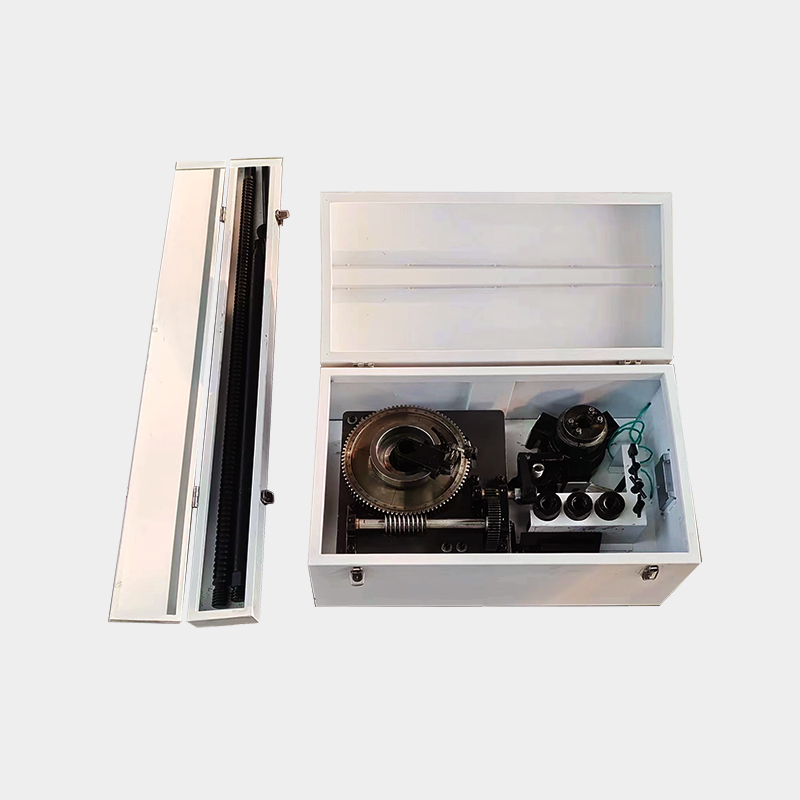

AS－1型十字板剪力儀用于儀現場測定飽和軟粘土的天然抗剪強度的儀器。對靈敏度較高的軟粘土，由于取土制樣之擾動，影響強度十分明顯，因此采用本儀器可以取得更接近實際的強度指標。由于該設備是在鉆孔中測定強度指標，需與鉆探設備配套使用。

基本原理概述：

在鉆孔中一深度的軟粘土中插入規定形狀和尺寸的十字板頭，施加扭轉力矩，將土體剪切破壞，測定土體抵抗扭損的最大力矩，根據力矩平衡條件，通過換算得到土體不排水抗剪強度Cu值（假定φ=0）。

產品特點：

1、標配兩種十字板頭,可現場做直徑50mm、70mm的試樣抗剪強度試驗;

2、高jing度測力裝置，帶進口千分表；

3、帶整套鉆探設備，現場鉆探測定試樣土的天然抗剪強度，操作便捷。

技術參數：

1.十字板尺寸：φ75mm*150mm、φ50mm*100mm

2.鋼環扭矩：80N.m

3.扭矩jing度：0.55N.m

4.導桿：φ30mm*1040mm

5.主機外形尺寸：長650mm*寬400mm*高320mm

6.重量：50kg
